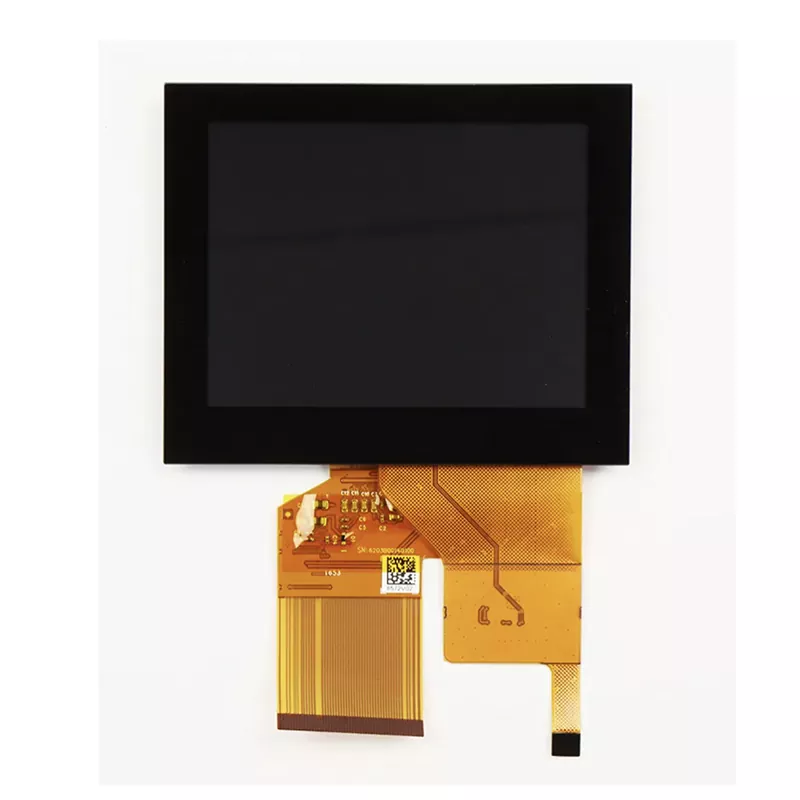

3.5 بوصة 54pins وحدة TFT Capacitive TFT

نظرًا لأن وحدة TFT تستخدم على نطاق واسع في الحياة ، فإن الشركات المصنعة والموردين متزايدة. ما الذي يجعل وحدة Victronix 3.5 بوصة 54pins وحدة TFT Capacitive TFT مختلفة عن الشركات المصنعة الأخرى؟ في البداية ، توفر تقنية IPS الخاصة بها لونًا ووضوحًا ثابتًا عبر زاوية عرض واسعة 80 درجة في جميع الاتجاهات (3/6/9/12 OW) ، 250 CD/M² سطوع نموذجي ، 16.7 متر ونسبة تباين نموذجية عالية 800: 1. ثانياً ، يدعم كل من RGB المتوازي 24 بت (6-8 ميجا هرتز DCLK) واجهات RGB التسلسلية 8 بت (15-21 ميجا هرتز DCLK) ، قابلة للتكوين عبر دبوس PS. يتضمن إشارات التحكم الأساسية (HSYNC ، VSYNC ، DE ، DCLK) والتحكم في اتجاه المسح الضوئي (VD ، HD). إنه يتميز بواجهة تعمل باللمس بالسعة مع وحدة تحكم FT5346 CTP على متن الطائرة ، مما يتيح إدخال اللمس المستجيبة من خلال اتصال I²C قياسي (SCL ، SDA ، Int ، Reset). علاوة على ذلك ، يتميز بنظام الإضاءة البيضاء التي يقودها 6S مع عمر 50000 ساعة ، مع الحفاظ على احتباس السطوع بنسبة 50 ٪ ، مما يضمن الاستخدام طويل الأجل في مختلف التطبيقات الصناعية. بالإضافة إلى ذلك ، فإنه يجتاز اختبارات ضغوط بيئية صارمة ، بما في ذلك تشغيل/تخزين درجات الحرارة العالية/المنخفضة ، والصدمة الحرارية ، والاهتزاز (10-55 هرتز) ، والصدمة الميكانيكية (100 جرام) ، و ESD (± 2KV HBM) للعمل بشكل موثوق في درجات حرارة متطرفة (-20 درجة مئوية إلى +70 درجة مئوية).

تعتبر شاشة LCD سعة 3.5 بوصة من Victronix مثالية للـ HMIs الصناعية ، والأجهزة الطبية ، والأجهزة المحمولة ، وأجهزة التحكم في المنزل الذكية ، وأكشاك ، وأي تطبيق يتطلب واجهة عرض موثوقة وعالية الجودة في مساحات ضيقة.

المواصفات العامة

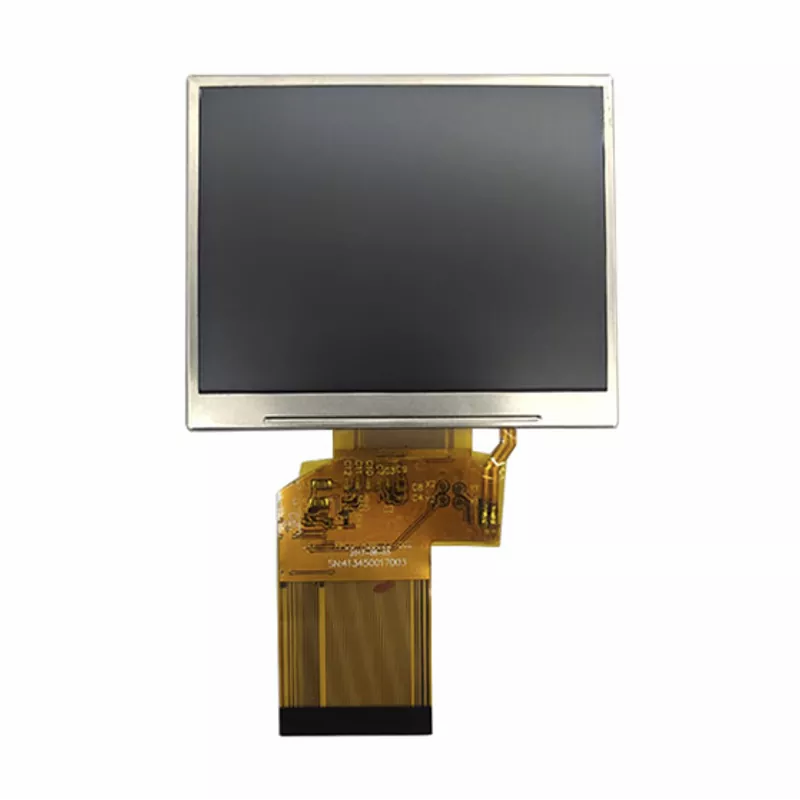

VXT350MHLS-03C 3.5 بوصة 54Pins MODULE TFT TFT هي وحدة TFT-LCD. تتكون من لوحة TFT-LCD ، DRIVER IC ، FPC ، ضوء خلفي ، وحدة CTP.

الملاحظة 1: يتم تغيير لحن اللون قليلاً بسبب درجة الحرارة والجهد الدافع.
ملاحظة 2: بدون FPC و Solder. مع CTP

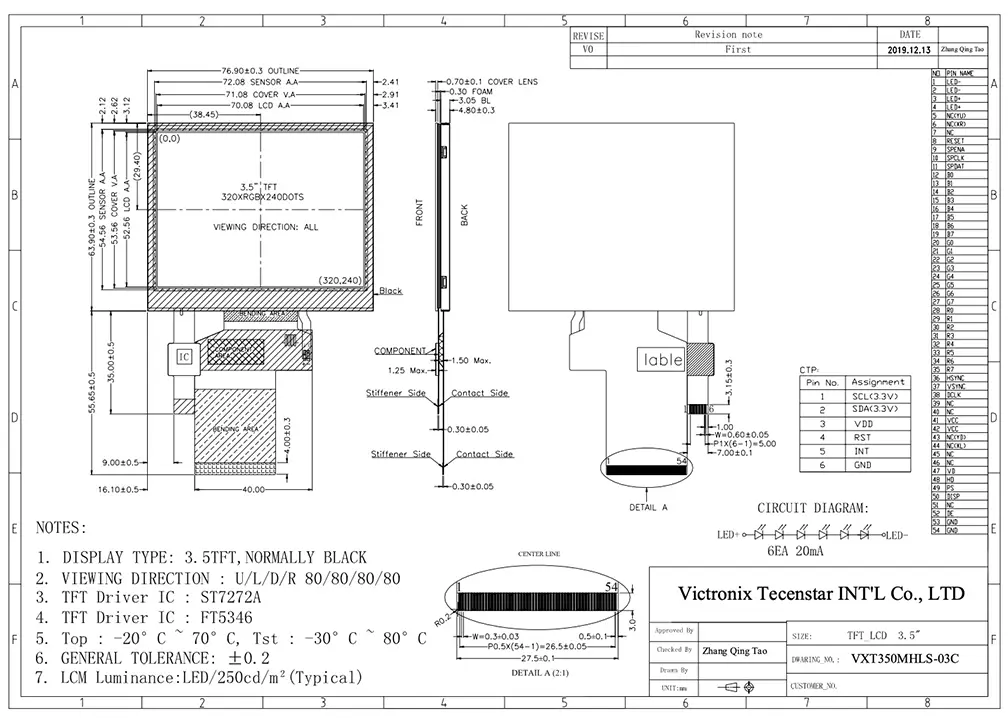

Outline.drawing
